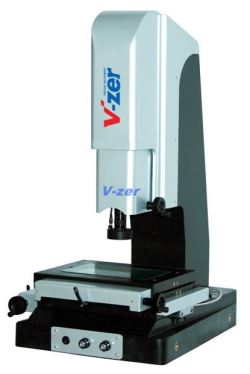

影像测量仪
产品型号：Vzer-5040
仪器测量功能：
新建文件、打开文件、保存文件、系统校正、测量线段长度、测量距离、测量圆、弧及两圆偏心、画线、圆、弧及线段之间垂直线、水平线、标注尺寸、自动寻边。测量方便、绘图简单、精确度高、易学易懂、其软件提供了多种输出格式、将大量的测量数据以WORD、EXCEL格式做出统计报告进行分析、AUTOCAD中进行工程图的设计。操作者对测量数据一目了然，大大提高工作效力。
查看大图- 产品介绍
- 相关产品
- 产品详细介绍二次元测量仪，影像测量仪适用于以二维测量为目的的一切应用领域，在机械、电子、仪表、塑胶等行业被使用。
仪器特点：
（1）高精度花岗岩底座，立柱及工作台面保证极高的稳定性及刚性；
（2）精密级V型导轨，保证拥有极高的机械精度；
（3）灵敏可靠，并可快速移动；
（4）高品质光学系统和高分辨率CCD，确保拥有高品质的测量画面；
（5）LED环形表面光源，表面光可升降，实现大角度照明；
（6）精密光学尺，分辨率为0.001mm，重复精密度为0.001mm；
（7）专业测量软件,功能强大操作简便；
（8）可选配RENISHAW或TASA接触式探头实现三维尺寸量测。
仪器测量功能：
新建文件、打开文件、保存文件、系统校正、测量线段长度、测量距离、测量圆、弧及两圆偏心、画线、圆、弧及线段之间垂直线、水平线、标注尺寸、自动寻边。测量方便、绘图简单、精确度高、易学易懂、其软件提供了多种输出格式、将大量的测量数据以WORD、EXCEL格式做出统计报告进行分析、AUTOCAD中进行工程图的设计。操作者对测量数据一目了然，大大提高工作效力。
仪器规格参数:型号 项目 经济型 标准型 增强型 物镜 国产普通0.7X-4.5X 国产高级0.7X-4.5X 世界知名品牌0.7X-4.5X 工业摄像机 国产1/3寸普通 国产1/3寸高级 世界知名品牌1/2寸高级 视场大小 1.6mm- 10.4mm 1.6mm - 10.4mm 2.4 – 15.6mm 影像品质 一般 好 优异 适用范围 塑胶件，印刷字体，标签对成像要求不高的产品 五金件，模具，微型器件 精密五金，模具 仪器型号 Vzer-1510 Vzer-2010 Vzer-2515 Vzer-3020 Vzer-4030 Vzer-5030 工作台 金属台尺寸(mm) 354*228 460*230 450*280 510*290 606*466 700*450 玻璃台尺寸(mm) 210*160 270*160 306*196 360*160 450*350 550*350 运动行程 (mm) 150*100 200*100 250*150 300*200 400*300 500*300 仪器重量( kg ) 140 160 180 250 300 550 测量与瞄准系统 摄影机:彩色1/3"CCD摄影机变焦物镜倍率: 0.7~4.5X 视频总倍率:25~225X物方视场 : 7~1.1mm 工作距离 : 108mm Z轴升降:165 mm 数显分辨率 : 1μm X.Y坐标测量示值误差≤（3+L/200)μm 照明:表面光源与透射光源均用LED ,亮度可调电源: 220V(AC) , 50HZ , 30W 测量软件：标备自动测量软件，可自动寻边、去毛刺，可测点、线、圆、圆心距、角度、摆正等功能。 圆度仪选择|圆柱度仪价格|轮廓度仪价格|粗糙度仪价格|一键测量仪价格|光学测量方案价格|测量自动化系统价格|测量投影仪价格|全自动影像测量仪价格|二次元价格|三次元测量仪价格|恒温恒湿箱|冷热冲击试验箱价格|烤箱价格|服务器SAG平面度测量仪价格|丝锥尺寸自动测量仪价格
