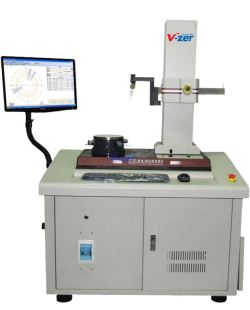

  • RS1600S2L 圆柱度仪(经济实用型) 产品型号:RS1600S2L 圆柱度仪(经济实用型)
    测量范围
    承载:25kg最大测量直径:280mm
    最大检测深度:100mm(最小内径:30mm)

产品介绍
相关产品

产品配置表

圆柱度仪系列 型号:RS1600S2L
旋转工作台 工作台旋转精度 (0.05+6H/10000)μm
工作台旋转速度 6rpm
工作台有效直径 180mm
最大工件直径(回转直径) 470mm
工作台最大测量直径 280mm
工作台台面最大承重 25Kg
垂直轴(Z轴) Z轴垂直移动 280mm

Z轴最大检测高度

(离旋转工作台)

280mm
Z轴最大检测深度 100mm(最小内径:30mm)
Z轴直线度(窄范围) 0.2μm/20mm
Z轴直线度(全范围) 0.5μm/100mm
Z轴与主轴的平行度 0.5μm/100mm
Z轴立柱标尺 光栅尺(分辨率:0.001mm)
水平臂(X轴) X轴水平移动 165mm
X轴突出量 25mm
X轴水平移动方式 手动
X轴接触方式 手动
测针测头 测头测量范围 ±300μm
测头测力 70-100mN
测头标准测针 红宝石,Φ2mm
测头测量方向 双方向
测头测针角度调整 ±45°
圆周采样 采集器件 圆光栅
圆周采样点数 8192点
数据分析项 圆柱度功能 2~6个截面,3种评价方式
圆柱度评估的参考基准 LSCY,MZCY,MICY,MCCY,OSCY
圆度评估的参考圆 LSC,MZC,MIC,MCC
直线度 垂直方向
跳动 径向单跳动,径向全跳动,轴向单跳动
同轴度 轴元素
锥度 直径变化在传感器量程范围内
其它功能 同心度、壁厚差、单截面平面度、平行度
测量波段 1-15upr,1-50upr,1-150upr,1-500upr, 15-150upr, 15-500upr,50-500upr
缺口测量
纠修功能 立柱修正
立柱倾角修正
工件倾斜修正
选配件 计算机系统 标配PC机系统
输出 标配A4幅打印机
三维调整台 标配
精密卡盘 标配
校正标准件 标配
标准玻璃半球 标配无,可选配

产品特点

★ 最先进的补偿算法,对Z轴精度进行补偿。

★ 可测量锥形柱体的锥度(小锥体)。

★ 气浮运动轴系,精度保持长。

★ 各轴系采用进口精密光栅计数。

★ 关键件采用特殊去应力合金材料及特殊的去应力处理工艺,精度保持长久。

★ 高精度采集控制系统,控制系统所有电路按军品标准设计、生产及验收。

★ 能在20±2℃的温度区间内稳定工作。

★ 软件自主研发,模块化设计使用户维护成本降至最低。

★ 配置灵活,可据根用户要求配置。

产品简介

RS系列圆度仪测量原理同圆度仪;功能包含圆度仪功能;各轴系采用进口精密光栅计数



测量功能

圆柱度、圆度、直线度、径向单跳动、径向全跳动、轴向单跳动、同轴度、锥度、平行度、壁厚差、同心度、平面度

应用行业

机械行业、汽配行业、轴承行业、电机行业、大专院校及计量等
